Combi HU/HC-EX6

Combi-Gegenstrom-Wärmetauscher

Die Doppelkern-Gegenstrom-Wärmetauscher von ZERN ENGINEERING (Combi HU/HC-Serie) sind für hohe Luftströme bei gleichzeitig hoher thermischer Effizienz und geringem Druckabfall ausgelegt. Durch die Aufteilung der Luft auf zwei identische Wärmetauscher in einem Gehäuse bieten Combi-Geräte eine hohe Energierückgewinnung ohne Leistungseinbußen – ideal für anspruchsvolle gewerbliche und industrielle Lüftungsanlagen.

Grundlegende Betriebsparameter

Leistungsmerkmale

Wirkungsgrad

Bis zu 90 % unter optimalen Bedingungen.

Druckabfall

Typisch 60–200 Pa (abhängig von Luftdurchsatz und Kerngröße).

Betriebstemperatur

−25 °C bis +50 °C.

Technische Besonderheiten

Konstruktion und Materialien

3D-Modell

Funktionsprinzip
Bei der Combi-Ausführung werden die Luftströme gleichmäßig auf zwei parallele Gegenstrom-Wärmetauscher aufgeteilt. Jeder Wärmetauscher ermöglicht unabhängig voneinander die Wärmeübertragung zwischen den Zu- und Abluftströmen, die sich in entgegengesetzte Richtungen bewegen. Die Integration eines gemeinsamen Kastens gewährleistet eine ausgewogene Luftstromverteilung und sorgt so für eine hohe Wärmerückgewinnung. Gleichzeitig werden die Luftströme getrennt, um Kreuzkontaminationen zu vermeiden.
Kästen

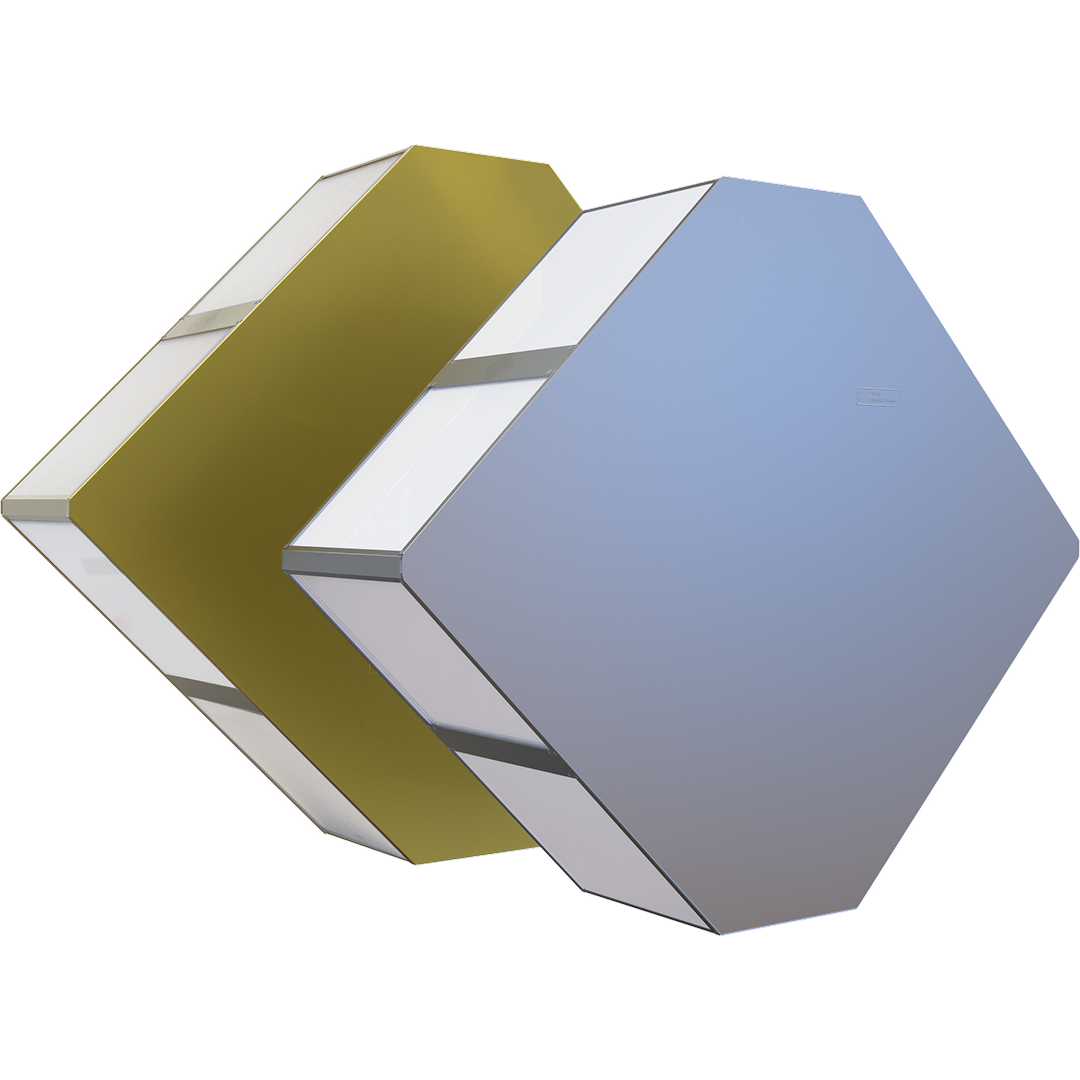

Zwei identische Gegenstrom-Wärmetauscher sind in einem monolithischen Modul mit gemeinsamen Kästen montiert.


  • Combi HU-EX6: Polystyrol-Kästen (leicht, isoliert)
  • Combi HC-EX6: Aluminium-Kästen (höhere mechanische Festigkeit)
Gehäusematerialien
  • Aluzink-Stahl – wirtschaftlich und korrosionsbeständig für dauerhafte Leistung.
  • Aluminium – leicht, korrosionsbeständig; gut für feuchte Standorte.
  • Epoxidbeschichtung – für chemisch aktive oder Küstengebiete.
  • Edelstahl (AISI 304/316) – für aggressive/hygienische Umgebungen.

Modellkonfigurationen
  • Combi HU/HC-EX6 815 – 2 × HC-EX6 394 Kerne
  • Combi HU/HC-EX6 959 – 2 × HU-EX6 477 Kerne
  • Combi HU/HC-EX6 1089 – 2 × HC-EX6 533 Kerne

Hauptanwendungsbereiche

Anwendungen


  • Große Gewerbegebäude – Einkaufszentren, Geschäftskomplexe, Büros, Schulen.
  • Industrieanlagen – Produktionshallen, Lagerhallen, Logistikzentren.
  • Hotel- und Wellnessbereich – Hotels, Sport- und Fitnesszentren, Schwimmbäder.
  • Öffentliche Einrichtungen – Flughäfen, Messehallen, Arenen, Verkehrsknotenpunkte.
  • Zentrale HVAC-Systeme – modulare oder kundenspezifische Lüftungsanlagen, die eine hohe Energierückgewinnung erfordern.

Abmessungen unserer Wärmetauscher

Modellpalette


  • Die Abmessungen A und B sind fest vorgegeben. Die Abmessung C ist die Breite des Wärmetauschers und kann variieren.
  • Jedes Wärmetauschermodell kann mit einer Tiefe (Abmessung C) von 100 mm bis 600 mm pro Einheit gefertigt werden.
  • Wärmetauscher mit einer Breite von 600 mm und mehr werden als zwei oder mehr Einheiten geliefert.
Serie
Kommerzielle Gruppe		 Modell A
Breite [mm]		 В
Höhe [mm]		 C
Tiefe [mm]		 X
Gehäusevariante
Combi HU / HC-EX6 815 1040 815 100-600 3 / 4
959 1182 959 3 / 4
1089 1314 1089 3 / 4

Entschlüsselung der Produktspezifikationen

Bezeichnungsschlüssel

Combi HU / HС - EX6
-
B
/
C
-
x

Combi HU / HС - EX6

kommerzielle gruppe

B

Höhe (mm)

C

tiefe (mm)

x

gehäusemodifikation

  • 3 - aluminium
  • 4 - aluminium-epoxidbeschichtung
