Перехресноточні рекуператори
75%
Ефективність
Перехресноточні рекуператори ZERN ENGINEERING поєднують компактні габарити з повним розділенням припливного та витяжного повітря, забезпечуючи надійну рекуперацію енергії. Доступні у двох варіантах - полістирольні для відновлення лише тепла та ентальпійні (алюміній із паропроникною мембраною) для одночасного відновлення тепла й вологи - легко інтегруються в децентралізовані HRV/ERV-системи та AHU.
Категорії товарів
Типи та варіації
Полістирольні перехресноточні рекуператори
Серія:
Hp-EX4
Термоформовані полістирольні осердя у перехреснотокових теплообмінниках забезпечують ефективну утилізацію тепла без передачі вологи, при збереженні низького аеродинамічного опору. Герметична монолітна конструкція повністю виключає змішування потоків і гарантує стабільну роботу в системах з низьким та середнім тиском.
Ентальпійні перехресноточні рекуператори
Серія:
E-EX4
Алюмінієва фольга з паропроникною мембраною для одночасного відновлення тепла та вологи - оптимальні для житлових і малих комерційних систем із контролем комфорту.

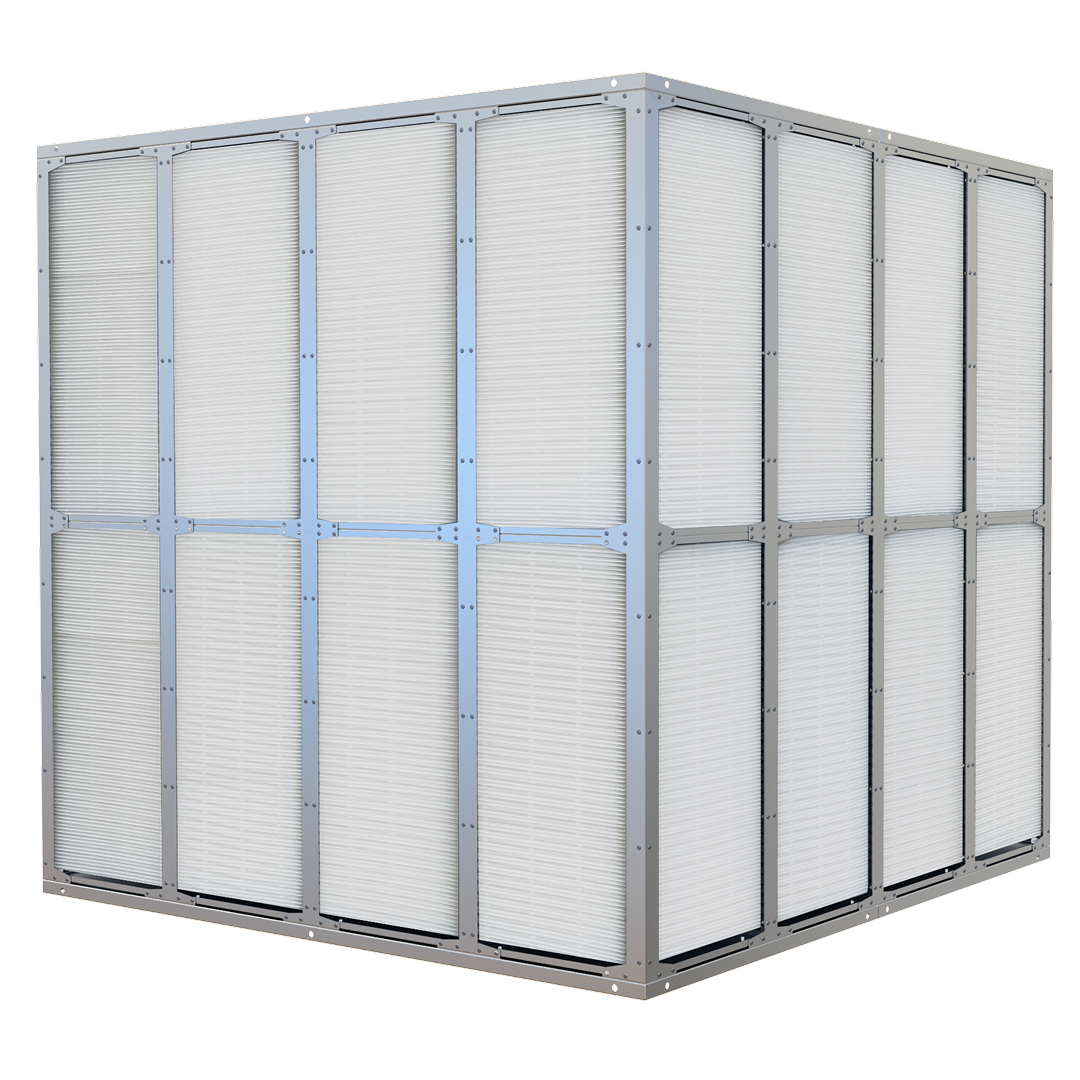

Комбіновані перехресноточні рекуператори
Серія:
Combi Hp-EX4, Combi E-EX4
Конструкція що об’єднує кілька теплообмінників для збільшення повітряної продуктивності у більших системах, зберігаючи низькі втрати тиску.
Основні експлуатаційні параметри
Характеристики продуктивності
Об’єм повітря
Стандартні моделі 50–3 500 м³/год; кобміновані - понад 6 000 м³/год.
Температурна ефективність
До 75% за оптимальних умов.
Показник передачі вологи (ентальпійні моделі)
До 65% за оптимальних умов.
Втрати тиску
Зазвичай 40–130 Па (залежно від об’єму повітря, відстані між пластинами та розміру теплообмінника).
Робочий діапазон температур
Від −25 °C до +50 °C.
Технічні особливості
Конструкція та матеріали
Принцип роботи
У перехресноточних рекуператорах припливні та витяжні потоки повітря проходять перпендикулярно через окремі тонкі канали, утворені полістирольними пластинами або алюмінієвими пластинами з паропроникною мембраною. Така схема під кутом 90° забезпечує локальний температурний градієнт, а у версіях з мембраною також і вологісний, через стінки пластин, при цьому потоки залишаються повністю розділеними, що дозволяє досягати ефективної рекуперації енергії у компактному, низькопрофільному осерді.
- Полістирольні моделі: передають тільки явну теплоту.
- Ентальпійні моделі: передають як явне тепло, так і вологу та приховану теплоту, блокуючи пил, бруд, запахи, мікроорганізми, CO₂ та інші гази.
Матеріал осердя
У перехресноточних теплообмінниках використовуються термоформовані полістирольні пластини або алюмінієві пластини з паропроникною мембраною, які формують щільно складений пакет каналів.
Така конструкція забезпечує:
- Ефективну теплопередачу завдяки великій площі поверхні теплообміну.
- Низький опір повітря завдяки оптимізованій геометрії каналів та компактній будові.
- Довговічність і гігієнічність - матеріали стійкі до корозії, не підтримують розвиток мікроорганізмів та легко миються.
Матеріали корпусу
- Полістирол (HIPS) - легкий, з теплоізоляційними властивостями.
- Алюмоцинк - економічне рішення з антикорозійним захистом.
- Алюміній - легкий, стійкий до корозії; підходить для вологих місць.
- Нержавіюча сталь (AISI 304/316) - для агресивних середовищ або об’єктів із підвищеними вимогами до гігієни.
Основні сфери використання
Застосування
- Житлові будівлі - квартири, багатоквартирні будинки, приватні будинки.
- Комерційні об'єкти - офіси, торгові центри, школи, культурні установи.
- Промислові системи - виробничі цехи, склади, логістичні комплекси.
- Готельний та оздоровчий сектор - готелі, фітнес-центри, басейни.
- Громадські приміщення - аеропорти, стадіони, виставкові зали, транспортні вузли.
Каталог продукції
Більше інформації
Відкрийте для себе повний асортимент теплообмінників ZERN ENGINEERING. У нашому каталозі продукції наведено детальні технічні характеристики, варіанти матеріалів та дані про продуктивність, що допоможе вам вибрати оптимальне рішення для будь-якого застосування.
