Представляємо асортимент полістирольних пластинчастих протипотокових рекуператорів від ZERN ENGINEERING!
У відповідь на постійне зростання попиту на енергоефективне вентиляційне обладнання, компанія ZERN ENGINEERING з гордістю представляє свій різноманітний асортимент полістирольних пластинчастих протипотокових рекуператорів.
Наша місія: вирішення проблем енергоефективності
Оскільки ринок вимагає все вищих рівнів продуктивності, компанія ZERN ENGINEERING вирішила взяти на себе цю важливу задачу.

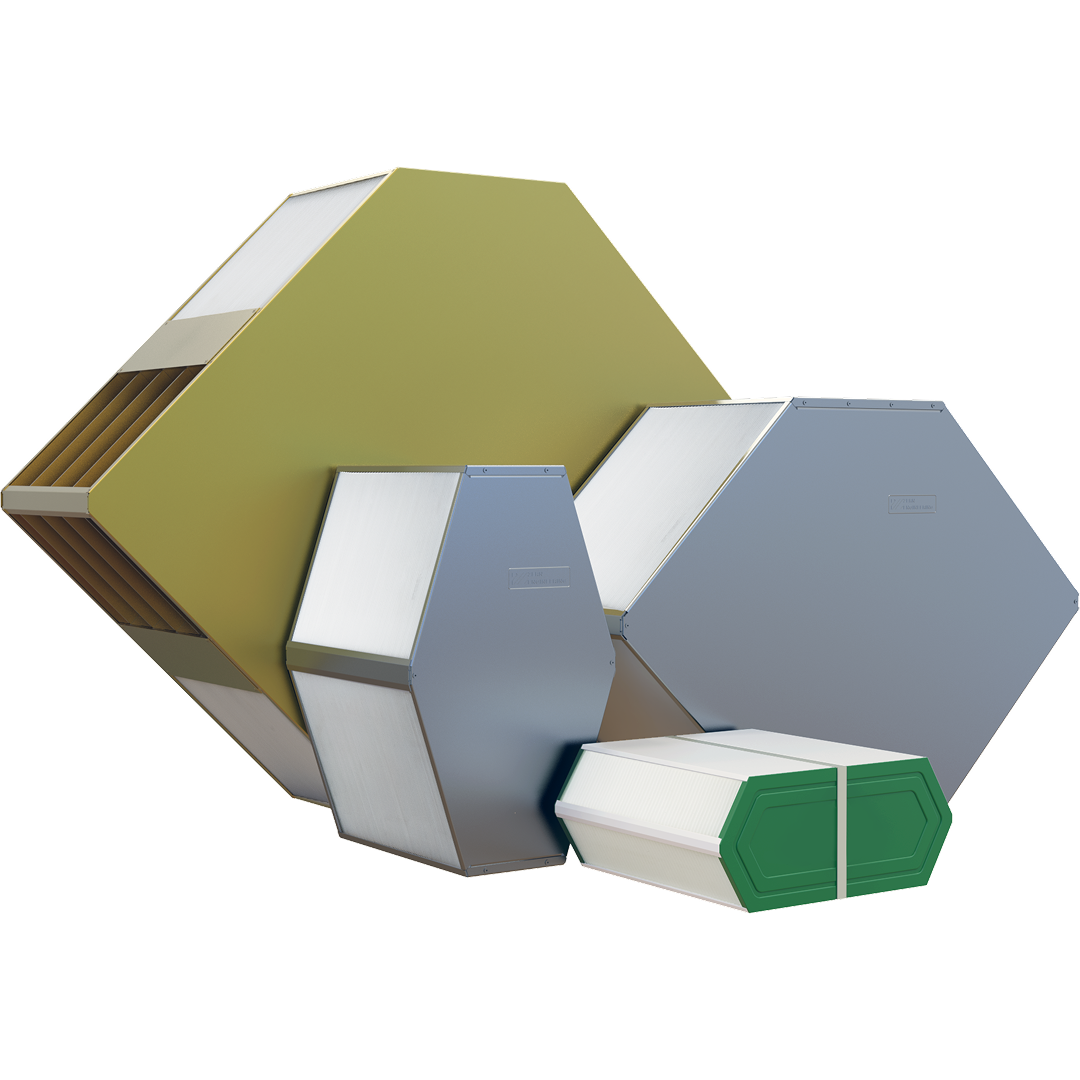

Ознайомтеся з повним асортиментом
1️⃣ Серія HU: ці високоефективні полістирольні протипотокові рекуператори максимально підвищують ефективність вашої припливно-витяжної установки (ПВУ) і забезпечують найвищу продуктивність.
2️⃣ Серія HC: ці полістирольні протипоточні рекуператори забезпечують оптимальний баланс між ефективністю та перепадом тиску, тому ідеально підходять для збалансованих систем вентиляції з менш суворими вимогами до енергоспоживання.
3️⃣ Серія HD: наша остання новинка в асортименті, розроблена для забезпечення найнижчого перепаду тиску в збалансованій системі вентиляції. Ідеально підходить для ПВУ з високими вимогами до енергоефективності.
4️⃣ Серія Combi: ця серія розроблена спеціально для вентиляційних систем з високою швидкістю повітряного потоку. Головною особливістю Combi є принцип моноблокового напрямку потоку і, як наслідок, ефективність, завдяки використанню двох рекуператорів, об'єднаних в одному корпусі.
Розкрийте потенціал пластинчастих рекуператорів тепла
Перейдіть на наш веб-сайт zern-engineering.com і дізнайтеся, як наші пластинчасті рекуператори тепла можуть докорінно змінити ваші вентиляційні системи!
Свіжі новини від ZERN ENGINEERING
Перегляньте більше статей та оновлень
Полістирольні протиточні рекуператори від ZERN ENGINEERING (серії HU / HS / HC / HD-EX6) - це високоефективні пластинчасті теплообмінники, призначені для застосувань, де потрібна лише передача наявної теплоти.
Термоформовані полістирольні пластини гарантують надійну роботу, повну ізоляцію потоків повітря та низьке падіння тиску, що робить їх оптимальним рішенням для житлових і комерційних вентиляційних систем.
Основні експлуатаційні параметри
Характеристики продуктивності
Температурна ефективність
До 95% за оптимальних умов.
Втрати тиску
Зазвичай 40–150 Па (залежно від витрати повітря та типорозміру рекуператора).
Робочий діапазон температур
Від −25 °C до +50 °C
Перетоки повітря
< 0.5%
Обслуговування
Довговічні, корозійностійкі, придатні до миття.
Технічні особливості
Конструкція та матеріали
3D модель
Принцип роботи
Припливний та витяжний повітряні потоки рухаються у протилежних напрямках через герметичні канали, що утворюються між пластинами. Тепло передається крізь стінки пластин без змішування повітря, що забезпечує стабільний температурний градієнт на всій довжині теплообмінника та максимальну ефективність.
Полістиролові пластини є паронепроникними, тому волога не переноситься.
Матеріал осердя
Термоформований полістирол, легкий і стійкий до корозії, з монолітною повністю герметичною структурою, що унеможливлює перетікання повітря. Геометрія каналів оптимізована для великої площі теплообміну та низького опору. Осердя є придатним до миття, що спрощує обслуговування.
Матеріали корпусу
- Полістирол (HIPS) - легкий, з теплоізоляційними властивостями.
- Алюмоцинк - економічне рішення з антикорозійним захистом.
- Алюміній - легкий, стійкий до корозії; підходить для вологих місць.
- З епоксидним покриттям - для експлуатації у хімічно активних або прибережних зонах.
- Нержавіюча сталь (AISI 304/316) - для агресивних середовищ або об’єктів із підвищеними вимогами до гігієни.
Основні сфери використання
Застосування
- Житлові будівлі - квартири, багатоквартирні комплекси, приватні будинки.
- Комерційні об’єкти - офіси, торгово-ділові центри, школи, культурні установи.
- Промислові системи - виробничі цехи, склади, логістичні комплекси.
- Готельно-оздоровчий сектор - готелі, спортивні та фітнес-центри.
- Громадські простори - аеропорти, виставкові зали, стадіони, транспортні вузли.
Розміри наших рекуператорів
Модельний ряд
- Розміри A і B є фіксованими. Розмір C є шириною теплообмінника і може змінюватися.
- Кожна модель теплообмінника може бути виготовлена з глибиною (розмір C) від 100 мм до 600 мм на одиницю.
- Теплообмінники шириною 600 мм і більше поставляються у вигляді двох або більше одиниць.
| Серії комерційної групи |
Модель | A ширина [mm] |
В висота [mm] |
С глибина [mm] |
X модифікація корпусу |
| HU / HS / HC / HD-EX6 | 138 | 318 | 138 | 100-600 | 2 / 2.1 |
| 172 | 397 | 172 | 1 / 1.1 / 3 / 3.1 | ||
| 230 | 455 | 230 | 1 / 1.1 / 2 / 2.1 / 3 / 3.1 | ||
| 232 | 461 | 232 | 1 / 1.1 / 2 / 2.1 / 3 / 3.1 | ||
| 271 | 496 | 271 | 1 / 1.1 / 3 / 3.1 | ||
| 312 | 537 | 312 | 1 / 1.1 / 3 / 3.1 | ||
| 366 | 366 | 366 | 2 / 2.1 | ||
| 450 | 270 | 450 | 1 / 1.1 / 3 / 3.1 | ||
| 394 | 619 | 394 | 3 / 4 | ||
| 477 | 700 | 477 | 3 / 4 | ||
| 533 | 758 | 533 | 3 / 4 |
Розшифрування специфікацій продукту
Позначення
HU / HS / HС / HD - EX6
-
B
/
C
-
x
HU / HS / HС / HD - EX6
комерційна група
B
висота (мм)
C
глибина (мм)
x
модифікація корпусу
- 1- алюцинк
- 1.1 - алюцинк з Т-подібним профілем
- 2 - пластик
- 2.1 - пластик з Т-подібним профілем
- 3 - алюміній
- 3.1 - алюміній з Т-подібним профілем
- 4 - алюміній з епоксидним покриттям
