Ein Wärmetauscher für Lüftungssysteme (Wärmetauscher) dient der Rückgewinnung der Wärme aus der Abluft und deren Übertragung auf die frische Zuluft. Dies ermöglicht eine Steigerung der Energieeffizienz des Systems und eine Senkung der Heiz- und Kühlkosten. Solche Lösungen finden breite Anwendung in HLK-Systemen, Lüftungsanlagen und industriellen Lüftungssystemen und sorgen für ein angenehmes Raumklima bei gleichzeitig reduziertem Gesamtenergieverbrauch.

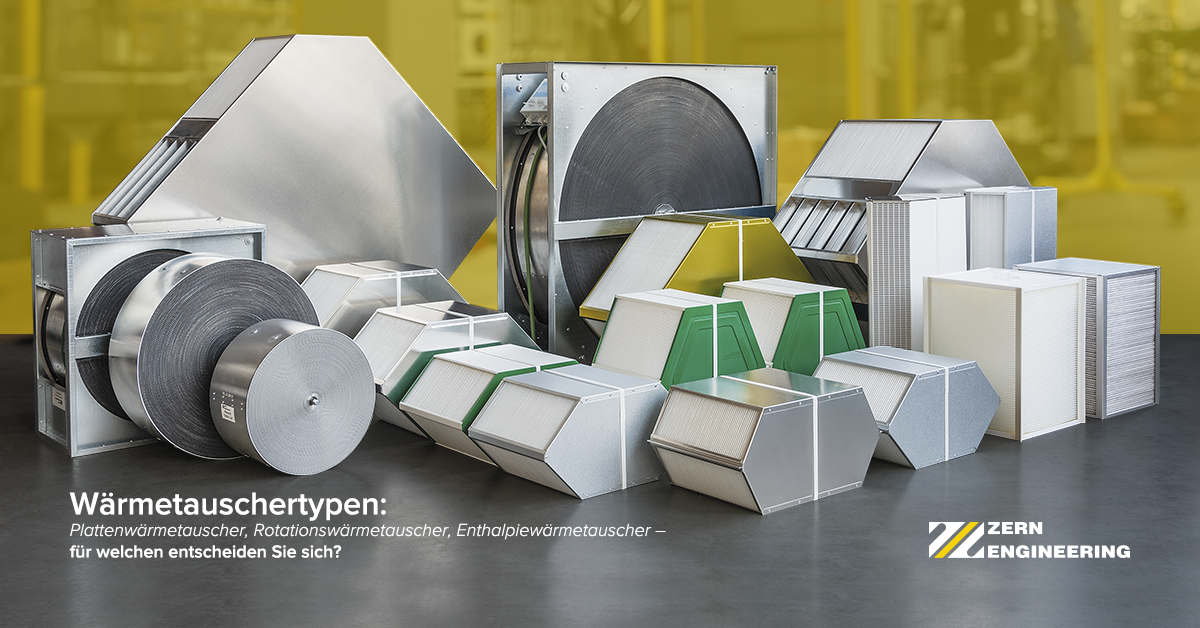

Lüftungswärmetauscher werden üblicherweise in zwei Hauptgruppen unterteilt:

1. Plattenwärmetauscher – stationäre Module ohne bewegliche Teile
2. Rotationswärmetauscher – Systeme mit einem rotierenden Rotor zur kontinuierlichen Wärmeübertragung

Jede Gruppe umfasst verschiedene Untertypen, abhängig von der Konfiguration der Luftströme und den Funktionseigenschaften.

Plattenwärmetauscher

Plattenwärmetauscher funktionieren nach dem Prinzip, dass zwei getrennte Luftströme durch benachbarte Kanäle strömen, wobei die Wärme über das Plattenmaterial übertragen wird, ohne dass sich die Luft vermischt.

Plattenwärmetauscher werden unterteilt in:

• Gegenstrom-Wärmetauscher (sensitiv) – übertragen nur Wärme
• Gegenstrom-Enthalpie-Wärmetauscher – übertragen Wärme und Feuchtigkeit
• Kreuzstrom-Wärmetauscher (sensitiv) – übertragen nur Wärme
• Kreuzstrom-Enthalpie-Wärmetauscher – übertragen Wärme und Feuchtigkeit

Rotationswärmetauscher

Rotationswärmetauscher nutzen einen rotierenden Rotor, der kontinuierlich Wärme aus der Abluft speichert und an die Zuluft abgibt.

Rotationswärmetauscher werden unterteilt in:

1. Kondensationsrotoren (sensible Rotoren) – übertragen Wärme unter der Möglichkeit der Kondensation und erneuten Verdampfung von Feuchtigkeit
2. Enthalpie-Rotoren – übertragen Wärme und Feuchtigkeit dank einer hygroskopischen Beschichtung
3. Sorptionsrotoren – verwenden spezielle Materialien für eine erhöhte Feuchtigkeitsübertragung

Welchen Wärmetauschertyp soll man wählen?

Bei der Wahl zwischen Platten- und Rotationswärmetauschern ist der Anwendungsbereich der entscheidende Faktor.

Plattenwärmetauscher werden dort empfohlen, wo eine vollständige Trennung der Luftströme erforderlich ist, beispielsweise in Krankenhäusern, Labors und Reinräumen.

Rotationswärmetauscher eignen sich optimal für Büros, Einkaufszentren und Industrieanlagen, wo hohe Effizienz und eine kompakte Bauweise wichtig sind.

Enthalpie-Lösungen sollten in Fällen eingesetzt werden, in denen die Feuchtigkeitsregelung wichtig ist, insbesondere in kalten oder trockenen Klimazonen.

Ein richtig ausgewählter Wärmetauscher gewährleistet einen optimalen Betrieb des Systems, die Einhaltung der Anforderungen an die Raumluftqualität und die langfristige Zuverlässigkeit des HLK-Systems.
